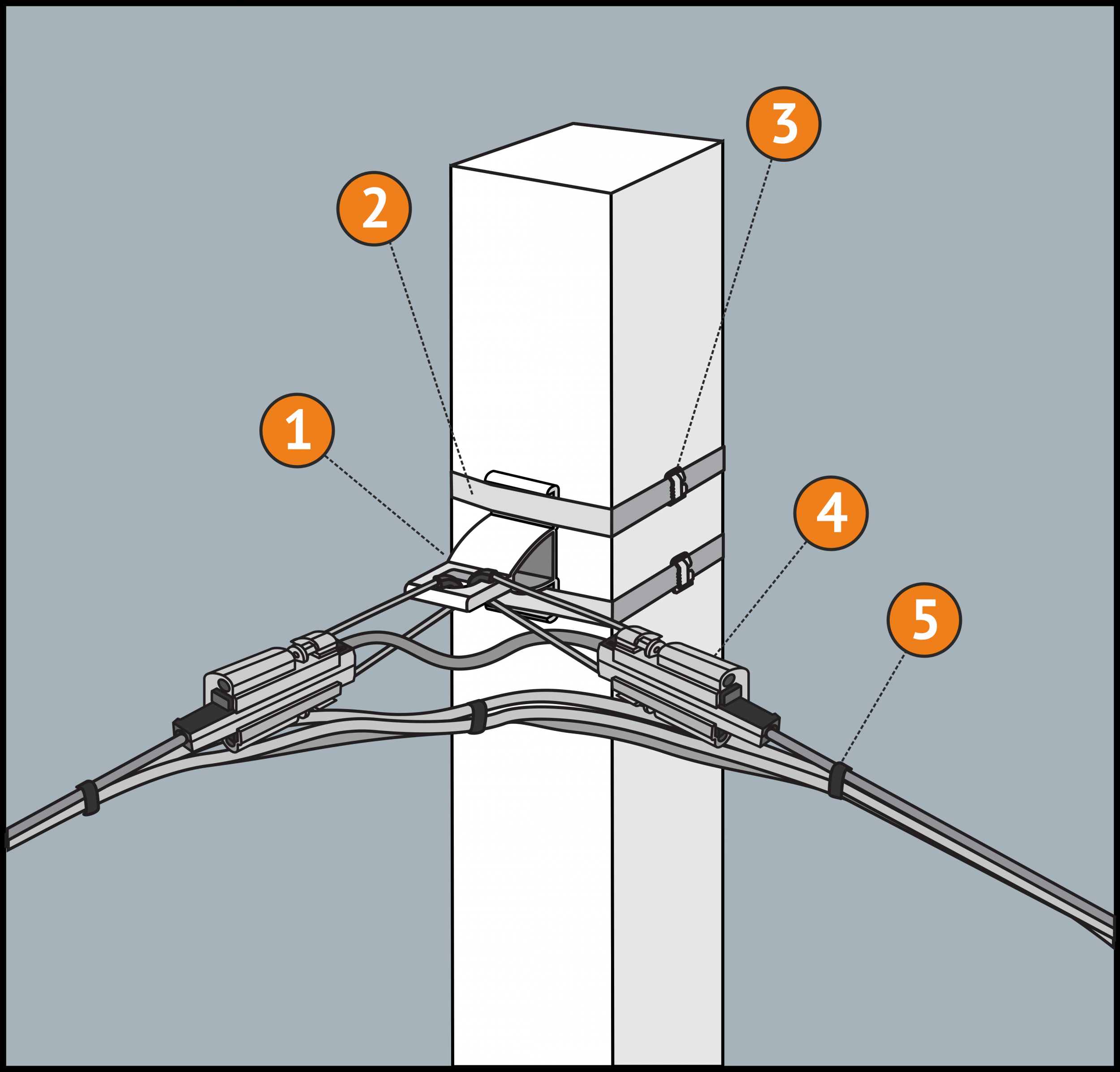

Рис. 9 Двойное анкерное крепление магистральной линии СИП с углом поворота не более 100 ° .

№

Наименование

Кол-во (шт, м )

Характеристика применяемых проводов

1

Кронштейн СА 1500

1

В данной системе применяется самонесущий изолированный провод с изолированной несущей нулевой жилой СИП-2. Изоляция провода выполнена из светостабилизированного полимерного материала, нулевая жила несет всю механическую нагрузку, могут добавляться дополнительные жилы для уличного освещения. Сечение фазных жил от 16 до 150мм2, сечение несущей нулевой жилы 25-95 мм2 в зависимости от механических и электрических требований системы.

Окончательный расчет арматуры зависит от Сечения СИП, углов поворотов линии, длины пролетов и других факторов влияющих на механические и электрические требования ВЛ.

2

Монтажная лента F 207

2 метра

3

Скрепа для крепления ленты А 200

2

4

Анкерный зажим РА 1500

2

5

Кабельный ремешок S 180

3

6

Провод СИП-2 3х35+1х54,6

согласно проекта
