Защитное устройство от импульсных перенапряжений OPR-260, OPR-450
Устройства OPR-260 и OPR-450 предназначены для защиты от индуктированных грозовых перенапряжений:
- изоляции электрооборудования и аппаратов, установленных на опорах ВЛ;
- ответвлений от магистрали к вводам в здания;
- изоляции проводов воздушной линии с изолированными проводами (ВЛИ)

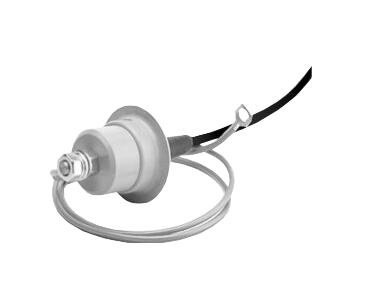

Защитные устройства представляют собой один варистор, помещенный между двумя алюминиевыми фланцами оригинальной формы и заключенный в герметичный полимерный корпус.
При возникновении ненормированных воздействий (прямой удар молнии и др.) и повреждении защитного устройства отделитель прерывает цепь заземления ограничителя тем самым, устраняя устойчивое короткое замыкание. Поврежденное устройство обнаруживается визуальным осмотром и заменяется новым.
|
Наименование параметра |
Значение параметра |
|
|
OPR-260 |
OPR-450 |
|
|
Класс напряжения сети, кВ |
0,4 |
|
|
Наибольшее длительно допустимое рабочее напряжение, В |
260 |
450 |
|
Номинальный разрядный ток, кА |
10 |
|
|
Максимальный разрядный ток,кА |
40 |
|
|
Остающееся напряжение при грозовых импульсах тока 8/20 мкс, В с амплитудой: 5000 А |
1,1 |
1,6 |
|
10000 А |
1,2 |
1,8 |
|
20000 А |
1,5 |
2,2 |
|
Кол-во воздействий импульсов тока: а) при прямоуголььных импульсах тока длительностью 2000 мкс с мах значением 300 А |
20 |
|
|
б) при грозовых импульсах тока 8/20 мкс с мах значением 10000 А, не менее |
15 |
|
|
Напряжение при постоянном токе I = 1 мА, В не менее |
400 |
650 |
|
Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, Дж не менее |
750 |
1100 |
